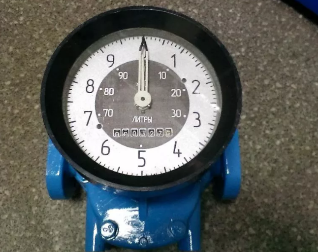

Счетчик учета топлива и жидкости

Счетчики учета топлива и жидкости - универсальные приборы учета, применяемые в равной степени в коммунальном хозяйстве и промышленности для обеспечения подсчета потребления продуктов, таких как нефть, вода, бензин и прочие продукты нефтепереработки. Счетчики топлива, как отдельный вид счетчиков жидкости, нашли применение в нефтеперерабатывающей промышленности и торговле нефтепродуктами. Бывают как механические счетчики, так и электронные.

Каждая система раздачи и хранения топлива представляет собой совокупность механизмов и агрегатов:

• емкости для хранения (бочка, резервуар, автоцистерна);
• устройства перекачки (насосные агрегаты и узлы);
• устройства учета (счетчики);
• устройства фильтрации;
• устройства раздачи (топливные рукава, топливораздаточный пистолет).

Счетчики жидкости подбирают под конкретные нужды промышленного объекта. Тип устройства зависит от свойств нефтепродукта (керосина, бензина, масла, дизельного топлива), его вязкости и воспламеняемости.

Принцип работы

Счетчики топлива работают по простому принципу:

• подаваемая жидкость проходит через устройство потоком;
• во время движения жидкости происходит вращение овальной шестерни с зубчатыми венцами;
• вращательный момент передается через детали на специальную магнитную муфту;
• муфта запускает вращение ведущей шестерни счетного устройства;
• на дисплее устройства отображается количество передаваемого продукта.

Проще говоря, количество отображаемой жидкости зависит от количества оборотов овальной шестерни.

Основные характеристики счетчиков

Устройства учета топлива подразделяют по классам точности на 0,25 % и 0,5 %. Каждый класс счетчиков отличается подбором сменного блока шестерен. Среди пользователей нефтяной промышленности получили распространение счетчики с овальными шестернями модели ППО-40 (ШЖУ-40) и ППО-25 (ШЖУ-25). Такие устройства устанавливают на бензовозы и топливозаправщики. Для комплектации топливораздаточных колонок фирмы Benza используются высококачественные счетчики Z-98. Активно применяются отечественные устройства ППВ-100 с крупным диаметром условного прохода жидкости. Разливаются как электронные счетчики топлива, так и механические.

К прочим важным характеристикам счетчиков, кроме класса точности и диаметра условного прохода в миллиметрах, являются:

• рабочее напорное давление;
• максимально допустимая кинематическая вязкость продукта;
• габаритные размеры.

Использование и установка

Счетчик учета топлива - достаточно простой прибор, не требующий существенного контроля во время использования. Установить такой узел можно, не имея специальных навыков. Главной причиной поломки обычно является засорение механизма.

Чтобы продлить жизненный цикл устройства, достаточно установить фильтрующий элемент для жидкости. Фильтры очищают нефтепродукты легких фракций от механических примесей и воды, препятствуя засорению счетчика. К таким элементам относятся фильтры жидкости ФЖУ и ФЖ. Каждая модель комплектуется в соответствии с назначением. На автозаправочных станциях правильная эксплуатация счетчика заключается в соблюдении руководства завода-изготовителя.
