Криогенный танк-контейнер С75D50-0.0000-01ГЧ предназначен для внутренней и международной перевозки и временного хранения охлаждённых сжиженных газов класса опасности 2 автомобильным, железнодорожным и морским транспортом. Внешний сосуд изготовлен из алюминиевого сплава; внутренний из алюминиевого сплава 1565ч.
Устройство налива (слива) расположен в боковом коробе из нержавеющей стали в левой нижней цилиндрической части цистерны. Все трубы изготовлены из нержавеющей стали. Номинальная емкость цистерны составляет 40850 литров. Давление рабочее – 10,00 бар; давление расчетное - 14,30 бар.
Технические характеристики
Математическая модель |
С75D50-0.0000-01ГЧ |
Номинальная емкость, л |
50000 |

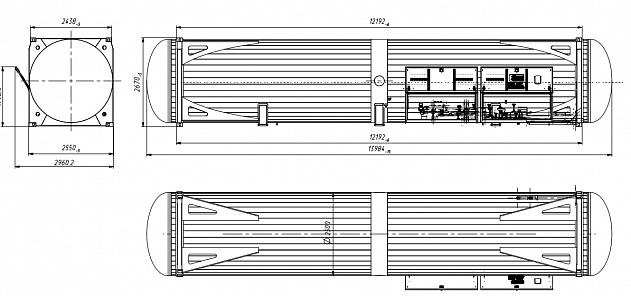

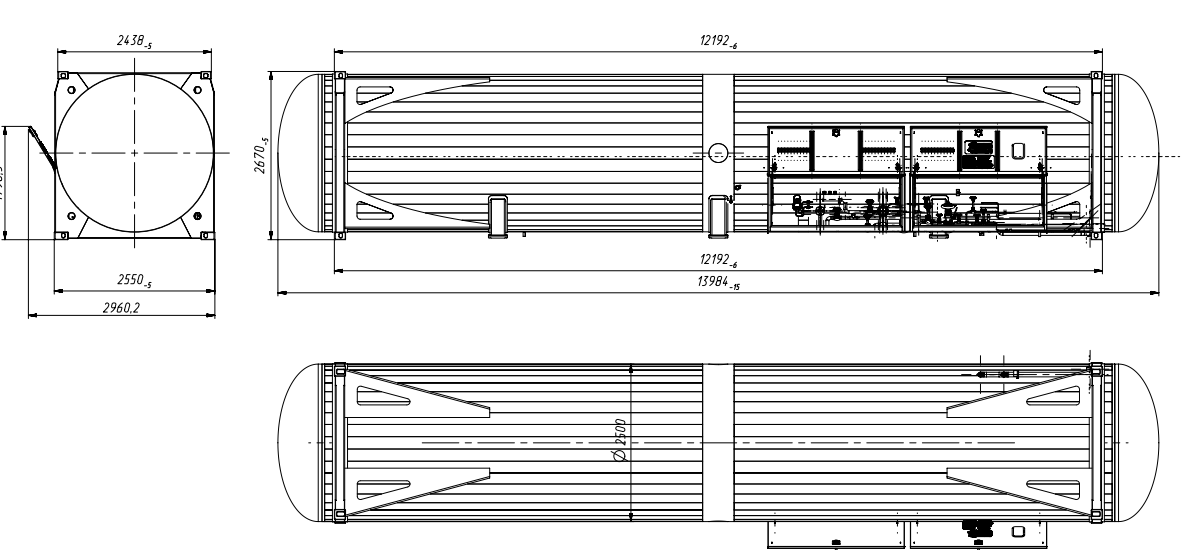

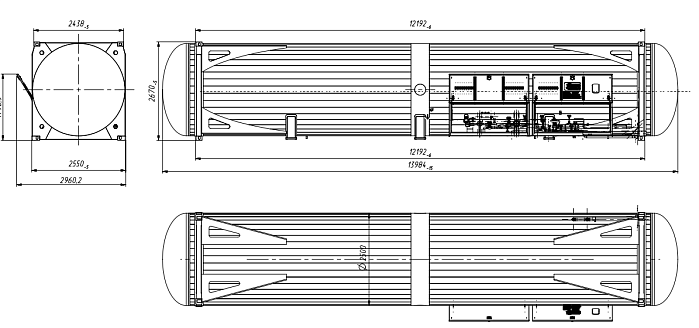

Общая длина, мм |
13984 |
Высота, мм |
2670 |
Ширина, мм |
2550 |
Общая масса брутто, кг |
36000 |
Масса снаряжённого ТС, кг |
10270 |
Материал |
Алюминий |
Подробнее
- Сосуд
- Комплектация
- Разгрузка
- Окраска
Цистерна
- Конструкции цистерны предназначена для внутренней и международной перевозки и временного хранения охлаждённых сжиженных газов класса опасности 2 автомобильным, железнодорожным и морским транспортом.
-
Корпус цистерны изготовлен из алюминиевого сплава 1565ч ТУ1-2-668
-
Толщина стенки сосуда – не менее 15 мм, толщина донышек (2шт.) - не менее 16 мм;
-
Форма цистерны – цилиндрическая;
-
Цистерна имеет 1 отсек;
-
Температура эксплуатации от - 196°С до + 50°С;
-
Температура перевозимого груза не более -196 °С;
-
Рабочее давление – 10,00 бар;
-
Испытательное давление – 14,00 бар;
Рама
-
Конструкция изготовлена из высокопрочной стали
-
Размеры рамной конструкции согласно ИСО: 12192х2438х2591;
-
Фитинги по ГОСТ Р 51891-2008 (ИСO 1161:1984);
-
Допустимая масса при штабелировании 192,000 кг.
- Внутри цистерны установлены перегородки, делящие ее на отсеки и выполняющие роль волнорезов, предназначенных для гашения гидравлических ударов во время движения.
-
Тубус для документов;
-
Манометр, диапазон 0-1,6 Мпа;
-
Дифференциальный датчик уровня давления 6”;
-
Датчик измерения вакуума (термопарный зонд);
-
Пароиспаритель из алюминиевого профиля с сердечником их нержавеющей стали;
-
Таблица с описанием параметров контейнера из нержавеющей стали.
- Расположение устройств налива (слива) в боковом коробе из нержавеющей стали в левой нижней цилиндрической части цистерны ;
-
Все трубы изготовлены из нержавеющей стали;
-
Линия заполнения Ду-65,.
-
Линии калибровки верхнего и нижнего уровня Ду- 40
-
Линия разгрузки Ду- 40
-
Пневматические клапана из нержавеющей стали Herose/Rego;
-
Механические клапана Herose/Rego;
-
Обратный клапаны Herose/Rego;
-
Предохранительные клапаны Herose/Rego;
-
Пробоотборник один клапан для каждой фазы жидкой и газовой Herose/Rego.
- Роботизированная окраска;
-
Специальная обработка с предварительной грунтовкой обогащенной цинком и окрашиванием в один цвет высококачественной двухкомпонентной краской, термической сушки;
-
Цвет рамы – (белый);
-
Цвет цистерны – (белый);
-
Цвет внешних донышек – (белый);
Термическая изоляция
- Вакуумная изоляция с многослойной структурой состоит из множества параллельных отражающих пленочных экранов;
-
Время удержания : 80 дней при 81% (16,021 кг), 31 день при 92% (18,000 кг)
-
Температура эксплуатации от - 40°С до + 50°С.
|
