ИЛОСОСНАЯ МАШИНА 465216 «СЕСПЕЛЬ»

Предназначена для промывки водой под высоким давлением и сбора, перевозки, перекачивания жидких отходов, иловых осадков

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Илососная машина 465216 «Сеспель»»

Илососная машина 465216 «Сеспель» предназначена для промывки водой под высоким давлением и сбора, перевозки, перекачивания жидких отходов, иловых осадков плотностью до 1100 кг/куб. Применяются для очистки ливневых стоков и канализационных систем, а также для откачки загрязнений из резервуаров и колодцев и их транспортировки к месту выгрузки. Сфера применения илососных машин достаточно широка. Данная спецтехника активно используется коммунальными и дорожными службами.

Параметр Значение
Номинальная емкость 17000 литров
Отсеков 1; (17 м3)
Общая длина 9475 мм
Высота 3540 мм
Ширина 2550 мм
Высота ССУ 1150-1350 мм
Колесная база 4400+1400 мм
Колеса 315/80R22,5; 10+1
Общая масса брутто 33500 кг
Нагрузка переднюю ось 7500 кг
На заднюю ось 26000 кг
Грузоподъемность 18000 кг
Масса снаряжённого ТС 15500 кг




Оставьте заявку на получение коммерческого предложения

КОНСТРУКЦИЯ

Конструкция вакуумной цистерны самосвального типа

Конструкция вакуумной цистерны самосвального типа с откидным днищем выполнена из низколегированной стали 09Г2С. Предназначена для промывки водой под высоким давлением и сбора, перевозки, перекачивания жидких отходов, иловых осадков плотностью до 1100 кг/куб.м. Смонтирована на шасси МАЗ 6312B9 Евро-4, привод насоса гидравлический от КОМ, возможна комплектация загрузочной стрелой, дополнительными барабанами намотки шлангов.

— Геометрическая емкость цистерны – 17 000 литров;

— Количество горловин и количество изолированных отсеков – 1;

— Объем отсека №1 (для груза) – 17000 литров;

— Бак дополнительный для воды – 1000 литров;

— Слив гравитационный либо под давлением через шиберную задвижку ДУ 150 мм;

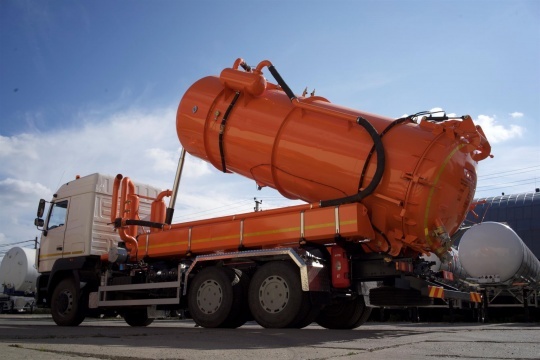

— Самосвальное опрокидывание назад с откидным днищем диаметр 1500-2400 мм, для отчистки осадка;

— Самозагрузка вакуумная ДУ 100 мм с системой фильтрации воздуха и предохранительным поплавковым клапаном, срабатывающий при наполнении цистерны;

— Глубина всасывания 15 м;

— Толщина стенки сосуда – не менее 5 мм, толщина донышек (2шт.) - не менее 6 мм, толщина волнорезов (2 шт.) не менее 4 мм (волнорез закрывает только верхнюю полусферу резервуара);

— Избыточное давление – 0,5 бар;

— Максимальное разрежение в цистерне – 0,6 бар;

— Роторный вакуумный насос типа Рутс КР – 12/0,8 с приводом от гидромотора для продолжительной автономной работы охлаждается инжекцией воздуха. Производительность 1500 м3/ч.

Image description

ОБОРУДОВАНИЕ

ОБОРУДОВАНИЕ ЦИСТЕРНЫ

— Откидное днище резервуара оборудовано двумя гидроцилиндрами для открытия/закрытия, винтовые зажимы - 6 шт. по кругу с ручным управлением;

— Гидроцилиндр 20 тонн Binotto, высота подъема штока до 2 метров;

— Первичный отсечной клапан с поплавковым шаром диаметром 150 мм, установлен в отсеке сбора груза – 1 шт.;

— Вторичный отсечной клапан с поплавковым шаром диаметром 150 мм установлен в выносном дополнительном резервуаре. Резервуар оборудован дренажным краном для слива жидкости;

— Ревизионная горловина DN500 с откидной стальной крышкой и прокладкой. Крепление крышки – шести точечное по кругу -1 шт.;

— Гидронасос с приводом от ком и бак для рабочей жидкости на 200 литров;

— Водяной насос высокого давления 200 бар гидравлический привод, с пистолетом для промывки;

— Индикатор уровня поплавкового типа, стрелочный индикатор выведен наружу резервуара;

— Пневмовибратор - 1 шт.;

— Предохранительный клапан избыточного давления – 1 шт.;

— Предохранительный клапан сброса вакуума – 1 шт.;

— Шланг для всасывания из композитных материалов L = 6,0м., Ду-100 (4") - 1 шт.;

— Шланг для разгрузки из композитных материалов L = 6,0м., Ду-150 (6") - 1 шт.;

— Лотки открытого типа для сливных рукавов - 2 шт.;

— Быстроразъемные соединения Сamloсk на сливных рукавах.

Image description

Окраска

— Окраска цистерны - специальная обработка с предварительной грунтовкой обогащенной цинком и окрашиванием в один цвет высококачественной двухкомпонентной краской Tikurilla, термической сушки (в соответствии с требованиями Правил перевозки ОГ);

— Окраска рамы эмалями термической сушки в один цвет;

— Цвет цистерны и рамы в соответствии с ГОСТ;

— Цвет рамы – (черный);

— Цвет цистерны– (оранжевый).

Оборудование для загрузки

— Компоненты вакуумной станции для разгрузки /загрузки расположенные за кабиной шасси;

— Фильтр на всасывании (возможна установка в соответствии со стандартом ADR) – 1 шт.;

— 4-х ходовой клапан – 1 шт.;

— Невозвратный клапан – 1 шт.,;

— Шумоглушитель на выходе – 1 шт.;

— Стандартный инжекционный шумоглушитель– 1 шт.;

— Оборудование установленное на цистерне: первичный отсечной клапан, вторичный отсечной клапан, клапан сброса давления, клапан сброса вакуума.
