КАССЕТЫ ТОПЛИВНЫХ ЭЛЕМЕНТОВ, или КАССЕТЫ ТОПЛИВНЫХ ЭЛЕМЕНТОВ, СОДЕРЖАЩИЕСЯ В ОБОРУДОВАНИИ, или КАССЕТЫ ТОПЛИВНЫХ ЭЛЕМЕНТОВ, УПАКОВАННЫЕ С ОБОРУДОВАНИЕМ, содержащие водород в металлгидриде № ООН 3479

Класс 2 Газы

6. Другие изделия, содержащие газ под давлением; F легковоспламеняющийся;

Упакованные вещества и упаковки, маркированные в соответствии с данной позицией, применяются к картриджам с топливными элементами, в том числе, когда они содержатся в оборудовании или упакованы с оборудование. Патроны топливных элементов, установленные в топливных элементах или встроенные в них, рассматриваются как содержится в оборудовании. Патрон топливного элемента означает изделие, которое хранит топливо для выгрузки в топливный элемент через (а) клапан (ы), который контролирует (и) выброс топлива в топливный элемент. Топливная ячейка картриджи, в том числе содержащиеся в оборудовании, должны быть сконструированы и изготовлены таким образом, чтобы предотвратить утечку топлива при нормальных условиях перевозки. Типы конструкции топливных элементов с использованием жидкостей в качестве топлива должны пройти испытание на внутреннее давление при давление 100 кПа (манометр) без утечки. За исключением картриджей топливных элементов, содержащих водород в гидриде металла, который должен находиться в В соответствии со специальным положением 339 каждый тип конструкции топливного элемента должен быть показан пройти испытание на падение с высоты 1,2 метра на неровную поверхность в ориентации, которая, скорее всего, приведет к отказ системы сдерживания без потери содержимого. Когда в системе топливных элементов содержатся литий-металлические или литий-ионные батареи, партия отправляется в соответствии с этой позицией и под соответствующими позициями для № ООН 3091 БАТАРЕИ ЛИТИЯ МЕТАЛЛИЧЕСКИЕ, СОДЕРЖАЩИЕСЯ В ОБОРУДОВАНИИ, или UN 3481 LITHIUM ИОННЫЕ БАТАРЕИ, СОДЕРЖАЩИЕСЯ В ОБОРУДОВАНИИ. С инструкцией по упаковке На P650 не распространяются никакие другие требования ДОПОГ.

Кассеты топливных элементов, содержащие водород в металлгидриде, перевозимые в соответствии с данной позицией, должны иметь вместимость по воде не более 120 мл. Давление в кассете топливных элементов не должно превышать 5 МПа при температуре 55 °С. Тип конструкции должен выдерживать без утечки содержимого или разрыва давление, превышающее в два раза расчетное давление кассеты при температуре 55 °С или превышающее на 200 кПа расчетное давление кассеты при температуре 55 °С, в зависимости от того, какое из этих значений больше. Давление, которое применяется в ходе этого испытания, называется «минимальным давлением разрыва корпуса» при испытании на падение и циклическом испытании давлением с использованием водорода. Кассеты топливных элементов должны наполняться в соответствии с процедурами, предусмотренными изготовителем. Изготовитель должен предоставлять по каждой кассете топливных элементов следующую информацию: a) процедуры проверки, которые должны применяться перед первоначальным наполнением и перед повторным наполнением кассеты топливных элементов; b) меры предосторожности и потенциальные виды опасности, о которых надлежит помнить; c) метод определения того, когда достигается номинальная вместимость; d) диапазон значений минимального и максимального давления; e) диапазон значений минимальной и максимальной температуры; и f) любые другие требования, которые должны выполняться при первоначальном наполнении и повторном наполнении, включая тип оборудования, которое должно использоваться при первоначальном наполнении и повторном наполнении. Кассеты топливных элементов должны быть сконструированы и изготовлены таким образом, чтобы исключалась возможность утечки топлива в нормальных условиях перевозки. Каждый тип конструкции кассеты, включая кассеты, являющиеся частью топливного элемента, должны выдерживать следующие испытания: Испытание на падение Испытание на падение с высоты 1,8 метра на неупругую поверхность в четырех разных направлениях: a) в вертикальном направлении – на торец, на котором смонтирован узел запорного клапана; b) в вертикальном направлении – на противоположный торец; c) в горизонтальном направлении – на стальной стержень диаметром 38 мм, который должен находиться в вертикальном положении; и d) под углом в 45° – на торец, на котором смонтирован узел запорного клапана. Не должно происходить утечки, что определяется путем использования мыльного раствора или другого равноценного средства во всех местах возможной утечки, когда кассета наполнена до ее номинального давления наполнения. Затем кассета топливных элементов должна быть подвергнута воздействию гидростатического давления до ее разрушения. Зарегистрированное значение давления разрыва должно превышать 85% минимального давления разрыва корпуса/ Испытание на огнестойкость Кассета топливных элементов, заполненная водородом до ее номинальной вместимости, должна быть подвергнута испытанию на огнестойкость. Конструкция кассеты, которая может включать вентиляционное устройство, являющееся частью кассеты, считается успешно прошедшей испытание на огнестойкость, если: a) внутреннее давление снижается до нулевого манометрического давления без разрыва кассеты; или b) кассета выдерживает воздействие огня в течение как минимум 20 минут и при этом не происходит ее разрыва.\ Циклическое испытание давлением с использованием водорода Цель этого испытания заключается в том, чтобы убедиться, что во время эксплуатации не превышаются предельные значения напряжения, установленные для данной конструкции кассеты топливных элементов. Кассета топливных элементов должна быть подвергнута циклу испытаний, в ходе которых она должна наполняться от не более 5% номинальной вместимости по водороду до не менее 95% номинальной вместимости по водороду и в обратном направлении до не более 5% номинальной вместимости по водороду. При наполнении должно применяться номинальное давление наполнения, и температуры должны удерживаться в пределах эксплуатационного температурного диапазона. Испытания должны включать по меньшей мере 100 циклов. После циклического испытания кассета топливных элементов должна быть наполнена, и должен быть измерен объем воды, вытесненной кассетой. Считается, что конструкция кассеты выдержала циклическое испытание давлением с использованием водорода, если объем воды, вытесненной кассетой, подвергнутой циклическому испытанию, не превышает объем воды, вытесненной кассетой, не прошедшей циклическое испытание, которая была наполнена до 95% номинальной вместимости и подвергнута давлению, равному 75% минимального давления разрыва корпуса. Производственное испытание на герметичность Каждая кассета топливных элементов должна пройти испытание на герметичность при температурах 15 °С ± 5 °С под давлением, равном ее номинальному давлению наполнения. Не должно происходить утечки, что определяется путем использования мыльного раствора или другого равноценного средства во всех местах возможной утечки. На каждую кассету топливных элементов должна быть нанесена долговечная маркировка, содержащая следующую информацию: a) номинальное давление наполнения в МПа; b) присвоенный изготовителем серийный номер кассет топливных элементов или индивидуальный идентификационный номер; и c) дата истечения максимального срока эксплуатации (год – четыре цифры; месяц – две цифры).

120 мл

Код	Максимальное количество нетто на внутреннюю тару  (в граммах для твердых веществ и в мл для жидкостей и газов)	Максимальное количество нетто на наружную тару  (в граммах для твердых веществ и в мл для жидкостей и газов либо сумма граммов и мл в случае смешанной упаковки)
E0	Не допускаются в качестве освобожденного количества
E1	30	1000
E2	30	500
E3	30	300
E4	1	500
E5	1	300

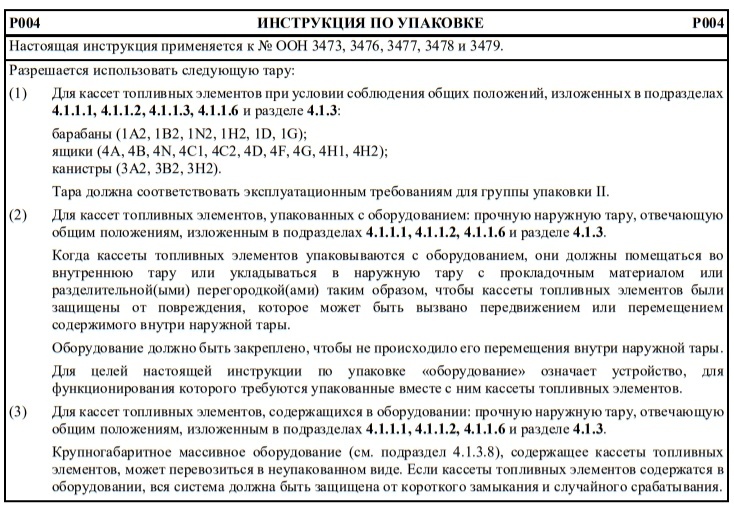

Для тех случаев, когда опасные грузы, перевозимые в транспортной единице, относятся к одной и той же категории, в колонке 3 приведенной ниже таблицы указано максимальное общее количество на транспортную единицу.

Транспортная категория Вещества или изделия  (1)	Группа упаковки или классификационный код/группа или № ООН (2)	Максимальное общее количество на транспортную единицу (3)
0	Класс 1: 1.1A/1.1L/1.2L/1.3L и № ООН 0190  Класс 3: № ООН 3343 Класс 4.2: Вещества, отнесенные к группе упаковки I Класс 4.3: № ООН 1183, 1242, 1295, 1340, 1390, 1403, 1928, 2813, 2965, 2968, 2988, 3129, 3130, 3131, 3132, 3134, 3148, 3396, 3398 и 3399 Класс 5.1: № ООН 2426 Класс 6.1: № ООН 1051, 1600, 1613, 1614, 2312, 3250 и 3294 Класс 6.2: № ООН 2814 и 2900 Класс 7: № ООН 2912–2919, 2977, 2978 и 3321–3333 Класс 8: № ООН 2215 (АНГИДРИД МАЛЕИНОВЫЙ РАСПЛАВЛЕННЫЙ) Класс 9: № ООН 2315, 3151, 3152 и 3432 и изделия, содержащие такие вещества или их смеси, а также порожняя неочищенная тара, за исключением тары под № ООН 2908, содержавшая вещества, отнесенные к этой транспортной категории	0
1	Вещества и изделия, отнесенные к группе упаковки I и не входящие в транспортную категорию 0, а также вещества и изделия следующих классов:  Класс 1: 1.1B–1.1Ja /1.2B–1.2J/1.3C/1.3G/1.3H/1.3J/1.5Da Класс 2: группы T, TCa , TO, TF, TOCa и TFC аэрозоли: группы C, CO, FC, T, TF, TC, TO, TFC и TOC химические продукты под давлением: № ООН 3502, 3503, 3504 и 3505 Класс 4.1: № ООН 3221–3224, 3231–3240, 3533 и 3534 Класс 5.2: № ООН 3101–3104 и 3111–3120	20
2	Вещества, отнесенные к группе упаковки II и не входящие в транспортную категорию 0, 1 или 4, а также вещества и изделия следующих классов:  Класс 1: 1.4B–1.4G и 1.6N Класс 2: группа F аэрозоли: группа F химические продукты под давлением: № ООН 3501 Класс 4.1: № ООН 3225–3230, 3531 и 3532 Класс 4.3: № ООН 3292 Класс 5.1: № ООН 3356 Класс 5.2: № ООН 3105–3110 Класс 6.1: № ООН 1700, 2016 и 2017 и вещества, отнесенные к группе упаковки III Класс 9: № ООН 3090, 3091, 3245, 3480 и 3481	333
3	Вещества, отнесенные к группе упаковки III и не входящие в транспортную категорию 0, 2 или 4, а также вещества и изделия следующих классов: Класс 2: группы A и O аэрозоли: группы А и О химические продукты под давлением: № ООН 3500 Класс 3: № ООН 3473 Класс 4.3: № ООН 3476 Класс 8: № ООН 2794, 2795, 2800, 3028, 3477 и 3506 Класс 9: № ООН 2990 и 3072	1000
4	Класс 1: 1.4S  Класс 2: № ООН 3537–3539 Класс 3: № ООН 3540 Класс 4.1: № ООН 1331, 1345, 1944, 1945, 2254, 2623 и 3541 Класс 4.2: № ООН 1361 и 1362, группа упаковки III, и № ООН 3542 Класс 4.3: № ООН 3543 Класс 5.1: № ООН 3544 Класс 5.2: № ООН 3545 Класс 6.1: № ООН 3546 Класс 7: № ООН 2908–2911 Класс 8: № ООН 3547 Класс 9: № ООН 3268, 3499, 3508, 3509 и 3548, а также неочищенная порожняя тара, содержавшая опасные грузы, за исключением грузов, отнесенных к транспортной категории 0	без ограничений

a Для № ООН 0081, 0082, 0084, 0241, 0331, 0332, 0482, 1005 и 1017 максимальное общее количество на транспортную единицу составляет 50 кг.
b Максимальное общее количество для каждой транспортной категории соответствует рассчитанному значению «1 000» (см. также пункт 1.1.3.6.4).
В приведенной выше таблице слова «максимальное общее количество на транспортную единицу» означают:
– для изделий – общую массу изделий без тары в килограммах (для изделий класса 1
– массу нетто взрывчатого вещества в килограммах; для опасных грузов в механизмах и оборудовании, упомянутых в настоящем приложении,
– общее количество содержащихся в них опасных грузов в килограммах или литрах в зависимости от конкретного случая);
– для твердых веществ, сжиженных газов, охлажденных сжиженных газов и растворенных газов
– массу нетто в килограммах;
– для жидкостей
– общее количество содержащихся опасных грузов в литрах;
– для сжатых газов, адсорбированных газов и химических продуктов под давлением
– номинальную вместимость сосудов по воде в литрах.

Запрещен проезд через туннели категорий D и E

Упаковки нельзя бросать или подвергать ударам. Сосуды должны укладываться в транспортном средстве или контейнере таким образом, чтобы они не могли ни опрокидываться, ни падать.

Когда поддоны с изделиями штабелируются, каждый ярус поддонов должен равномерно укладываться на нижний ярус, в случае необходимости путем помещения между ними материала достаточной прочности.

Дополнительные требования, касающиеся перевозки легковоспламеняющихся жидкостей или воспламеняющихся газов (1) Переносные осветительные приборы Запрещается вход в грузовое отделение закрытых транспортных средств, перевозящих жидкости с температурой вспышки не выше 60 °С либо воспламеняющиеся вещества или изделия класса 2, с переносными осветительными приборами, кроме приборов, сконструированных и изготовленных таким образом, что исключается возможность воспламенения воспламеняющихся паров или газов, которые могли распространиться внутри транспортного средства. (2) Работа топливных обогревательных приборов во время погрузки или разгрузки Запрещается использовать топливные обогревательные приборы, установленные на транспортных средствах типа FL (см. часть 9), во время погрузочно-разгрузочных операций, а также в местах погрузки. (3) Меры предосторожности против электростатических зарядов В случае транспортных средств типа FL (см. часть 9) до наполнения или опорожнения цистерн должны быть приняты меры для обеспечения надлежащего электрического заземления шасси транспортного средства. Кроме того, скорость наполнения должна ограничиваться.
