96487K - цистерна для химической продукции. Предназначена для транспортирования и кратковременного хранения неорганических и органических, химически агрессивных и химически нейтральных жидкостей и т.д. Конструкция цистерны выполнена из низколегированной стали. Объем цистерны составляет 22 м3. Полуприцеп разделяется на 1 отсек. Транспортируется тягачом колесной формулой 4х2, 6х4 российского или иностранного производства. Ходовая часть полуприцепа трехосная односкатная с пневмоподвеской или рессорной (на выбор клиента) производства «BPW» (Германия), гарантия предоставляется фирмой «BPW» до 3 лет. Двухпроводная тормозная система «WABCO» , оснащенная системой ТEBS (2S/2M) с функцией противоопрокидывания. Полуприцеп оборудован крыльями из ПВХ. Цистерна подтвергается специальной обработки с предварительной грунтовкой, обогащенной цинком и окрашиванием в один цвет высококачественной двухкомпонентной краской Tikurilla. Высота седельно-сцепного устройства от 1250 до 1350 мм. Дополнительно может быть установлено разнообразное оборудование, такое как насос, счетчик, узел выдачи топлива, система рекуперации паров, система нижнего налива и т.д.

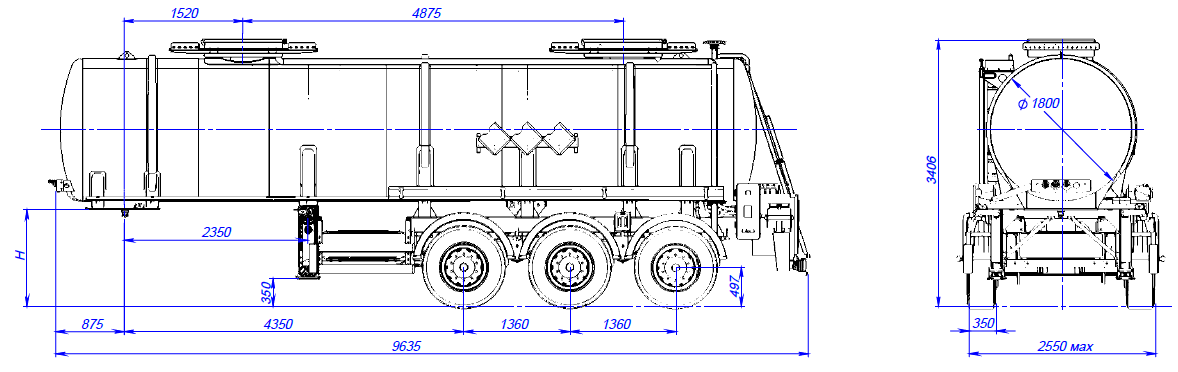

Технические характеристики
| Математическая модель |
96487K_20 |
| Номинальная емкость, л |
22000 |
| Общая длина, мм |
9650 |
| Высота, мм |
3400 |
| Ширина, мм |
2550 |
| Колесная база, мм |
4350+1360+1360 |
| Расстояние между осями, мм |
1360 |
| Колеса |
385/65R22,5; 6+1 |
| Общая масса брутто, кг |
24047 |
| Нагрузка ССУ, кг |
7936 |
| Нагрузка на оси, кг |
16111 |
| Грузоподъемность, кг |
17347 |
| Высота ССУ, мм |
1250-1350 |
| Масса снаряжённого ТС, кг |
6700 |
Подробнее
- Сосуд
- Шасси
- Комплектация
- Разгрузка
- Окраска
- Конструкция цистерны выполнена из низколегированной стали, либо из нержавеющей стали, самонесущей конструкции, предназначенная для перевозки и временного хранения пищевых жидкостей, высокой плотности до 1,4 т/м3, транспортируется тягачом колесной формулой , 4х2, 6х4 российского или иностранного производства;
- Корпус цистерны изготовлен из низколегированной стали и покрыт тепловой изоляцией (дополнительная опция) 150 мм, а также листом оцинкованной стали толщиной 0,8 мм либо из нержавеющей стали толщиной 0,8 мм;
- Модель : Форма цистерны цилиндрическая;
- Рабочая температура транспортируемого в цистерне битума составляет около 250°C;
- Гравитационный слив через донный клапан и заслонку Ду-100 (4");
- Материал: Сталь 09Г2С, толщина стенки и днищ не менее: 4,00 мм;
- Цистерна имеет 1 отсек с волнорезами. Отсек оснащен горловым кольцом и люком лазом с соответствующей крышкой и донной прокладкой;
- Конструктивно предусмотрена возможность наполнения цистерны на 85% от номинального объема (один мерный уголок установлен внутри цистерны на номинальный объем, второй уголок установлен на 95% от номинального объема цистерны);
ХОДОВАЯ ЧАСТЬ - ТОРМОЗНАЯ СИСТЕМА
- Трехосная пневматическая производства «BPW» (Германия), гарантия 3 года без ограничения пробега (гарантия предоставляется фирмой «BPW»);
- Максимальная техническая нагрузка на ось – 9.0 тонн
- Стальное шасси;
- Тормозные механизмы барабанные;
- Кран регулировки «уровня пола»;
- Двухпроводная тормозная система «WABCO» , оснащенная системой ТEBS (2S/2M) с функцией противоопрокидывания.
- Автоматическое регулирование силы торможения и автоматическая регулировка зазора тормозных колодок ;
- Пневматический стояночный тормоз – двух осей;
- Одно испытательное гнездо для каждого колеса –для измерения и проверки давления в тормозной системе.
- Давление в системе торможения автоматически регулируется в соответствии с нагрузкой.
КОЛЕСА И ШИНЫ
- Дисковые, бескамерные (6 колес + 1 запасное) - 7 шт.;
- Шины размерности 385/65R22,5 - 7 шт.;
- Стальные колесные диски 11,75x22,5 - 7 шт.;
- Алюминиевые крылья из с кронштейнами и брызговиком - 2 шт.;
ОБОРУДОВАНИЕ ЦИСТЕРНЫ
- Шкворень диаметром 2" международного типа марки «KZ» с опорной плитой из стали;
- Опорное устройство «BPW» двухскоростное, грузоподъемностью 24 (50) тн., с ручным приводом;
- Заливная горловина DN500 с откидной крышкой и прокладкой -1 шт.;
- Дыхательный клапан на верху цистерны для поступления и выхода воздуха –1 шт.;
- Защитное ограждение заливной горловины защитным коробом;
- Экологическое устройство антипролива и дренажа, 1 слив у горловины цистерны – дренажной системы, проходящей через нее;
- Алюминиевый короб закрытого типа обеспечивающий укладку сверху сливного рукава, справа, длиной 4200 мм. -1 шт.;
- Сливной рукав из композитных материалов L = 4,0м., Ду-100 (4") -1 шт.;
- Заднее защитное устройство, соответствует требованиям ГОСТа Р 50913-96;
- 2-х-рельсовые боковые отбойники;
- Термометром от 0°до + 300°С -1 шт.;
ПРОЧАЯ ОСНАСТКА
- Огнетушителем 6 кг с пластиковым боксом - 2 шт.;
- Противооткатными упорами с креплениями -2 шт.;
- Ящиком для нейтрализующего вещества (песок) -1 шт.;
- Корзина крепления для запасного колеса с правой стороны по центру цистерны;
- Оборудование для разгрузки расположено в задней части цистерны;
- Стальной трубопровод 4” для гравитационной выгрузки – 1 шт.;
- Шаровые краны с ручным управлением Ду-100 (4”) термостойкий на сливном трубопроводе –1шт.
- Донный клапан для темных нефтепродуктов 4" с ручным управлением, штурвал, справа -1 шт.;
- Соединение с заглушкой Camlock 4" на сливном устройстве;
- Возможности разгрузки: разгрузка самотеком под действием гравитации;
- Роботизированная окраска;
- Окраска цистерны -специальная обработка с предварительной грунтовкой обогащенной цинком и окрашиванием в один цвет высококачественной двухкомпонентной краской Tikurilla, термической сушки (в соответствии с требованиями Правил перевозки ОГ);
- Цвет рамы, консолей, опоры – (оранжевый);
- Цвет цистерны– (зеркальный);
- Цвет внешних донышек – (оранжевый);
|
